発明の名称：分離可能な車両の車載カメラ装置: 特許番号：第6488533号; トレーラ車などの分離可能な車両の安全確保の為、脱着が面倒だった分離部ジョイントに独自の技術で開発した集約ジョイントを使用した車載カメラとして特許を取得いたしました。

POINT.1: 最新カメラで
四方向同時確認

POINT.2: 場所や車種を
選ばない
マルチ対応

POINT.3: トレーラ車の
ジョイントを
一つに集約

POINT.4: モニターOFF時も
カメラ動作OK

場所や車種を選ばないカメラ＆モニター

車種を選ばないカメラは取り付け場所を自在にカスタマイズが可能。
従来カメラより、高被写体照度でありながら、低消費電力を実現。
また、優れた防塵・防水性と広角レンズにより低い位置に取り付けても死角をカバー。前方・後方・側方視野を確保し、シーンを選ばず安全を確保していただけます。高性能なのにコンパクトな小型軽量カメラです。

車両周辺の安全確認はもちろん、監視用にも最適な４画面映像を同時に映し出す高性能カラーモニター。
必要に応じて、広角カメラの映像を高画質モニターで確認。
ドライバー様の心強い味方となります。１画面設定時でもサイドカメラ設置の場合はウィンカー操作で側方カメラ画像に切替可能です。

※オプションで防水仕様４画面モニター「ＢＥ－Ａ－７０ＱＷＰ」に変更可能です

その他の動画はこちらから

充実のセット内容

: 防水仕様４画面モニター
「ＢＥ－Ａ－７０ＱＷＰ」
４画面モニター
「ＢＥ-Ａ-７０Ｑ」

: 電源ケーブル

: 延長ケーブル 3.5.18.23m のいずれか

: 小型カメラ「STR141」
・フロント用
・サイド + リヤ用

: コネクターケーブル 10m

: 連結ケーブル 6m

: 3chターミナルケーブル
5ｍ

: 3chケーブル 15ｍ又は0.3ｍのいずれか1本

基本のセット内容（1ｶﾒﾗ仕様〜4ｶﾒﾗ仕様）

基本セット: ●４画面モニター「ＢＥ-Ａ-７０Ｑ」; ●電源ケーブル; ●延長ケーブル 3.5.18.23m のいずれか; ●小型カメラ「STR141」
・フロント用
・サイド + リヤ用; ※カメラの台数は設置箇所・用途に合わせて
自由にお選びいただけます。

トレーラー⽤セット内容: ●コネクターケーブル 10m; ●連結ケーブル 6m; ●3chターミナルケーブル 5ｍ

トラック⽤セット内容: ●3chケーブル 15ｍ又は0.3ｍのいずれか1本

従来品との比較

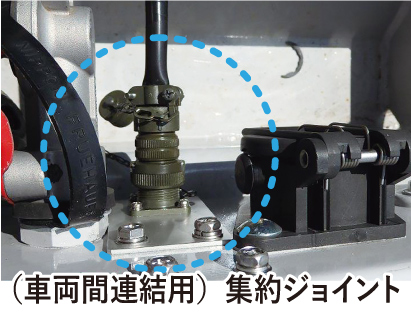

point楽々ポイント①『（車両間連結用）集約ジョイント』【特許取得品】

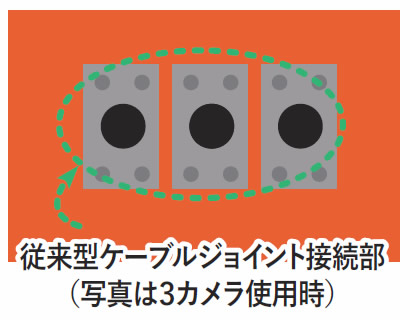

荷台入替時に手間だったカメラケーブルの繋ぎ替えが、従来は、カメラ個数×ケーブル繋ぎ替え作業でしたが（３カメラ使用の場合、繋ぎ替え作業は３作業）３chターミナルケーブル（5ｍ）使用により複数個のカメラでも１作業で完了します。特許取得商品：第6488533号

point楽々ポイント②

モニターはコントロールボックス・ＤＣＤＣ内臓型ですので、取付スペースや取付作業が従来品より簡素になりました。

パンフレットを見る

カメラ設置例

カメラの使用台数に合わせてモニターの画⾯分割を切替できます

カメラ2台使用時

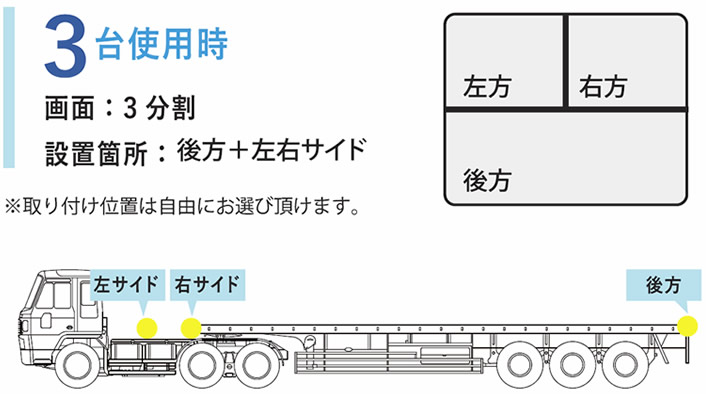

カメラ3台使用時

パンフレットを見る

ドライブレコーダー・デジタルタコグラフとの連動も可能

※映像処理の為画質を落としております

pointトラックの両サイドや後方も録画可能

あおり等の危険運転との遭遇時の対策として、ドライブレコーダーとの連動も可能です。
防水仕様の弊社カメラなら、トラックの両サイド、後方も撮影して頂けます。

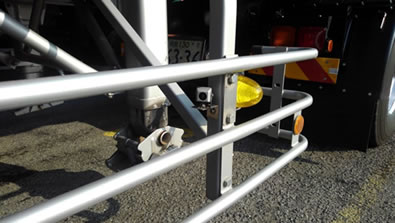

ドライブレコーダー＋4画面カメラセット取付例

①実際の取付車両
キャビン＋ウィング式台車
②荷台を海上コンテナ用台車へ交換
キャビン＋海上コンテナ用台車

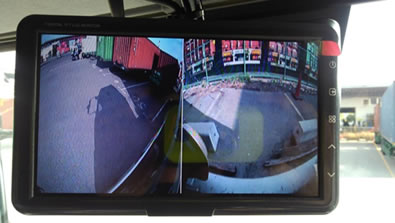

モニター２分割時

ウィンカー操作連動
：左サイド（キャビン　左サイド取付）

バック操作連動
：左・右サイド（台車　左サイド/右サイド取付）

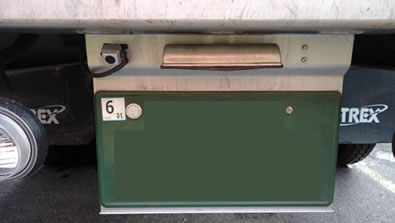

バック操作連動：後方（台車　後方取付）

【連動対応品】

ドライブレコーダー	ノーティス製：ＬＮＰ-１０００、ＬＮＰ-１０００-ＳＰ１シルバーアイ製：ＳＴＭ１０２
デジタルタコグラフ	矢崎製：ＤＴＧ７富士通製：ＤＴＳ-Ｄ１０（ドライブレコーダー搭載モデル）

BE-RV１４１Aシリーズ　品番一覧

スライドしてご確認ください。

カメラ台数	トレーラ用	トラック用
４カメラ	BE-RV１４１AQTR-RA/RB	BE-RV１４１AQ-RA/RB
３カメラ	BE-RV１４１ATTR-RA/RB	BE-RV１４１AT-RA/RB
２カメラ	BE-RV１４１AWTR-RA/RB	BE-RV１４１AW-RA/RB
１カメラ	BE-RV１４１AOTR-RA/RB	BE-RV１４１AO-RA/RB

バック＆サイドカメラシステム「BE-RV141Aシリーズ」は、
全日本トラック協会　後方・側方視野確認支援装置助成対象品です。
助成金のお申し込み方法等に関しましては、各都道府県トラック協会にお問い合わせ下さい。
