カメラの向き 延長ケーブルの方向

カメラの上下と、延長ケーブルの方向についてのご案内です。

カメラの方向(上下)

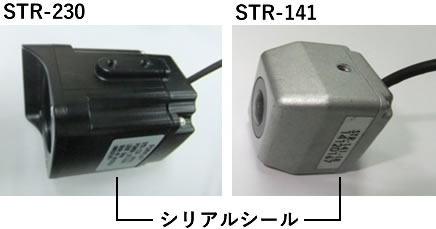

カメラは、シリアル番号シール面が下になるように取り付けて下さい。

モニター設定で上下反転はできますが、文字や駐車ガイド線も反転します。
横向きには付けないで下さい。

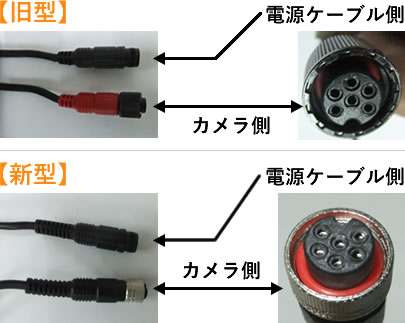

延長ケーブルの方向

新型は外ネジが金属になりました。

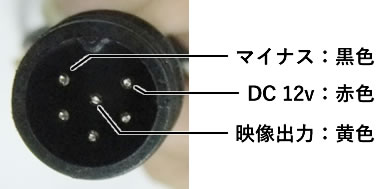

カメラのコネクター

マイナス:黒色

DC 12v:赤色

映像出力:黄色
