①取扱い説明書
②ＳＴＲ-141カメラ
③カメラガード
④4画面対応モニター
（4mモニターケーブル付）
※グロメット取付穴：25ｍｍ

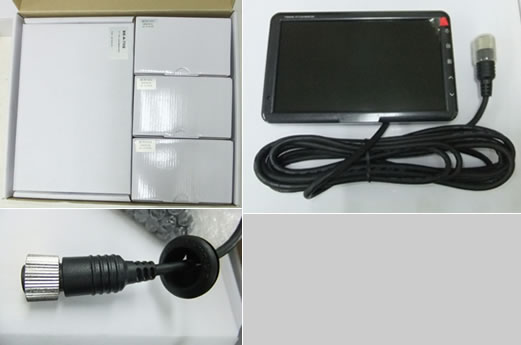

BE-RV141 AT・AQシリーズ モニターセット内容
BE-RV141 AT・AQシリーズ 4画面モニターのセット内容をご紹介します。
BE-RV141 AT・AQシリーズの特徴
- 4画面対応モニター採用（1～4画面の設定が可能）
- モニターは、ＤＣ/ＤＣコンバーター内蔵式です（12ｖ～24ｖ対応）
- 通電時、モニター電源をオフにしても映像出力オンを持続します（ＲＣＡメス端子ＡＶ1～ＡＶ4)
- バック・左右のウインカー時に画面切り替えが可能です
- 2カメラで左ウインカー対応の場合は4画面モニターを使用します
BE-RV141 AT・AQシリーズ セット内容
⑤ルームミラーブラケット（ＲＡ・ＲＢのいずれか1つ） 又は オンダッシュマウント（ＳＢ）
ＲＡ・ＲＢ：モニター背面に装着し、既存のルームミラーステイと接続します。
⑥18mケーブル 又は 23mケーブルのどちらか１本

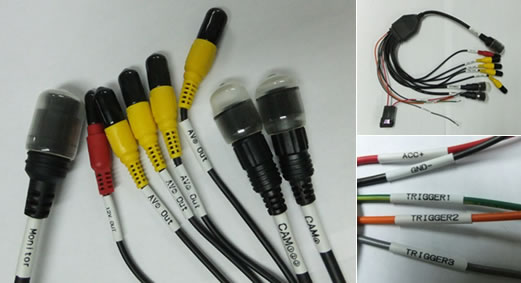

⑦4画面用電源ケーブル
⑧DC12vOUT（55x2.1mm端子）
0.5A以下でご利用ください。
2カメラ以上は以下部品が必要です。
3Ch分配ケーブル+延長ケーブル各3m又は5m
例：BE-RV141ATTR-RB
AT 3カメラ
TR トレーラー用ケーブルセット
RB ブラケットRB
他（注文時に指定）
延長ケーブル左右側方3m・5m各1本
リヤ用23m 1本
左右側方カメラ用ステー 2個
